Vàlvula de papallona tipus lug

La fabricació de vàlvules de papallona tipus lug!

Tianjin Liangfa Technology Co., Ltd. és una empresa de-fabricació de vàlvules a gran escala que integra R+D, producció i vendes. Els principals productes inclouen vàlvules de papallona, vàlvules d'alta temperatura i alta pressió, vàlvules de comporta, vàlvules de retenció, vàlvules de globus, vàlvules de regulació, vàlvules de bola, vàlvules de subministrament d'aigua i drenatge, vàlvules marines, vàlvules API i altres sèries.

Per què triar-nos

Equip professional
Tenim un equip professional que està familiaritzat amb el rendiment del producte, pot entendre les necessitats dels clients de manera oportuna i pot demostrar plenament els avantatges del producte. Estem equipats amb personal de servei postvenda professional-per assegurar-nos que responem a les sol·licituds dels usuaris en un termini de 24 hores i proposem solucions pràctiques.

Els nostres certificats
Els nostres productes han superat la certificació internacional del sistema de gestió de la qualitat ISO9001:2000, la certificació del sistema de gestió ambiental ISO14001:2004 i la certificació del sistema de gestió de seguretat i salut laboral GB/T28001-2001.

Equips de producció
Disposem de tot tipus d'equips de producció principal de gran i mitjana{0}}mida sofisticada i d'equips i instruments d'inspecció i proves principals.

Avantatges de la vàlvula de papallona tipus lug

Instal·lació més fàcil en múltiples situacions:La vàlvula tipus lug té forats roscats al cos, que permeten cargolar-lo directament a les brides a banda i banda de la canonada. Això dóna més flexibilitat durant la instal·lació i el manteniment perquè es pot instal·lar entre dues brides sense necessitat de suport extern addicional.

Es pot eliminar sense interrompre el sistema:En els casos de manteniment o substitució, es pot treure i substituir una vàlvula de tipus-tapa sense necessitat de desmuntar tot el sistema de canonades. Les connexions de brida mantenen la vàlvula al seu lloc, de manera que no cal treure ni interrompre la canonada contigua.

Major resistència mecànica:A causa de les puntes roscades, aquest tipus de vàlvula generalment proporciona una millor resistència mecànica, la qual cosa la fa més adequada per a aplicacions d'alta-pressió o de diàmetre- més gran.

Més versatilitat:Es pot utilitzar tant per a aplicacions de final--línia com de mitja-línia, oferint més versatilitat a les ubicacions d'instal·lació.

Dimensions de la vàlvula de papallona

DN50 (2 polzades)	140 mm (5,51 polzades) x 140 mm (5,51 polzades)
DN65 (2,5 polzades)	170 mm (6,69 polzades) x 170 mm (6,69 polzades)
DN80 (3 polzades)	200 mm (7,87 polzades) x 200 mm (7,87 polzades)
DN100 (4 polzades)	240 mm (9,45 polzades) x 240 mm (9,45 polzades)
DN125 (5 polzades)	300 mm (11,81 polzades) x 300 mm (11,81 polzades)
DN150 (6 polzades)	360 mm (14,17 polzades) x 360 mm (14,17 polzades)
DN200 (8 polzades)	420 mm (16,54 polzades) x 420 mm (16,54 polzades)

Tipus de vàlvula de papallona

Vàlvula de papallona concèntrica
Aquest tipus té un disc amb la tija col·locada al centre, que garanteix unes característiques de flux simètriques ideals per a aplicacions d'ús general que requereixen un segellat uniforme.

Vàlvula de papallona de doble desplaçament
La col·locació de la tija desplaçada lleugerament descentrada-del disc augmenta les seves capacitats de segellat alhora que redueix la fricció durant el funcionament, per la qual cosa és adequada per a aplicacions d'alta pressió i alta temperatura.

Vàlvula de papallona de triple desplaçament
Aquesta vàlvula té una tija desplaçada i inclinada que minimitza el desgast i la fricció per garantir un tancament-estricte i una vida útil més llarga. S'utilitza àmpliament en indústries exigents com ara petroli i gas, químic, petroquímic entre d'altres.

Vàlvula de papallona d'alt rendiment
Aquestes vàlvules estan dissenyades per a aspectes superiors de pressió, temperatura i rendiment de segellat que sovint tenen atributs avançats addicionals com seients metàl·lics, construcció segura contra incendis i llarga vida.

Vàlvula de papallona-resistent
Utilitza un seient elastomèric suau, per la qual cosa proporciona un rendiment de segellat remarcable amb un parell mínim durant les operacions, la qual cosa és molt adequada per a usos de baixa-pressió o baixa-temperatura on un tancament-estricte no és crucial.

Vàlvula de papallona-de tall de metall assegut
Aquestes vàlvules tenen seients metàl·lics i poden funcionar en entorns d'alta-pressió i alta-temperatura, oferint una excel·lent resistència a l'abrasió, resistència a la corrosió i un tancament hermètic- amb una vida útil allargada.

Vàlvula de papallona de tac bi-
Dissenyats per funcionar en ambdues maneres de flux, aquests tipus de vàlvules proporcionen flexibilitat en la instal·lació i el funcionament que corresponen a situacions en què el flux es pot revertir.

Vàlvula de papallona combinada-hòstia
Aquestes vàlvules combinen característiques de disseny d'hòsties amb tacs per instal·lar-se entre brides o directament sobre brides de canonades, permetent el seu ús a través de diferents sistemes de canonades en funció de la facilitat d'instal·lació requerida.

Estàndards de disseny i proves de la vàlvula de papallona tipus lug

Estàndard de disseny	Estàndard BS 5155 / API 609 / AWWA C 504
Estàndard d'inspecció i proves	BS EN 12266 - I (BS 6755-I) / API 598 / ISO 5208
Distància de brida a brida	Segons ANSI B 16.10 / BS 5155 / API 609
Finalitzar la connexió	Tipus d'hòstia per adaptar-se entre dues brides
	ANSI B 16.5, classe 150/300/600
	BS 10 Taula D / E / F / H
	PN 6 / PN 10 / PN 16 / PN 25 / PN 40 / PN 64
	Estàndard DIN / Estàndard JIS / Estàndard IS
Gamma de mides de fabricació	2" (DN50) a 18" (DN 450)1
Classificació de pressió de la vàlvula 1	150# / 300#
	PN 10 / PN 16
Funcionament de la vàlvula	Palanca de control de flux manual / Cuc-Accionat per engranatges
	Actuador rotatiu pneumàtic de quart de volta (retorn de molla d'efecte simple / doble efecte)
	Actuador elèctric motoritzat (font d'alimentació monofàsica o trifàsica)
Fuga del seient de la vàlvula	Classe de fuga VI (fuga zero)

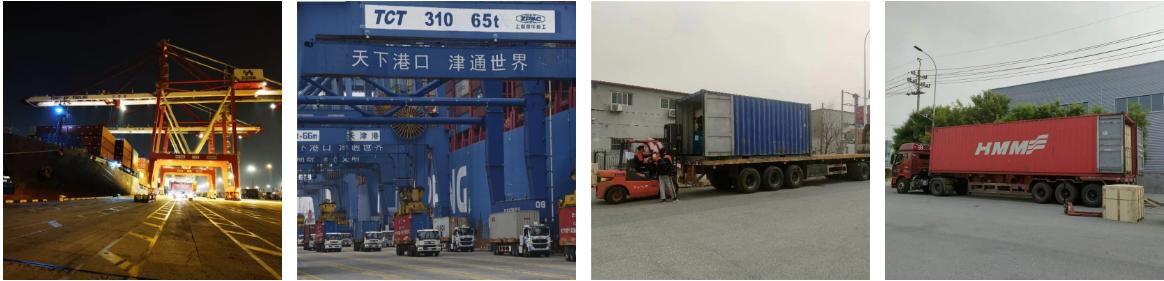

Embalatge i enviament del producte

Preguntes freqüents

P: Quin tipus d'extensió és una vàlvula de papallona?

R: Les vàlvules de papallona d'estil-acostumen a estar compostes de metall, com ara ferro dúctil o acer. Disposen de tacs roscats col·locats a les brides de la vàlvula per a connexions de cargols. Les vàlvules de papallona d'estil-són adequades per al servei de final-de-línia, però sempre es recomana una brida cega.

P: Quina diferència hi ha entre les vàlvules de papallona enganxades i les no enganxades?

R: Les vàlvules de papallona d'hòsties estan subjectades entre brides sense forats per a cargols, cosa que les fa més lleugeres i més fàcils d'instal·lar, mentre que les vàlvules d'ossa tenen forats per a cargols i poden aïllar seccions de la canonada, fent-les més duradores i aptes per a sistemes d'alta pressió{0}}.

P: Quins són els estàndards internacionals per triar els tipus de vàlvules de papallona?

R: Organització Internacional per a la Normalització
Comitè Europeu de Normalització
Normes de vàlvules ANSI (Estats Units)
Normes de vàlvules BSI (Regne Unit)
Normes de vàlvules CSA (Canadà)
Estàndards de vàlvules DIN (Alemanya)
EEMUA Valve Standards (Regne Unit)
Estàndards de vàlvules JSA (Japó)

P: Com instal·leu una vàlvula de papallona tipus lug?

R: Col·locant la vàlvula de papallona al mig de les dues brides que s'han soldat completament als dos extrems de la canonada i bloquejant la vàlvula de papallona a través de la brida de la canonada amb cargols de doble cap, sempre s'ha d'instal·lar de forma concèntrica entre les brides, col·loqueu el disc en posició tancada durant la instal·lació per evitar danys a la vora de segellat del disc. Proveu el disc movent-lo cap enrere i tancat.

P: Com funciona una vàlvula de papallona tipus lug?

R: La vàlvula de papallona és una mena de vàlvula que utilitza la nansa de la vàlvula per obrir i tancar, la nansa connecta la tija, el disc rodó de la vàlvula de papallona connecta la tija, que gira per impulsar la placa de la vàlvula per obrir i tancar i regular el fluid.

P: Quina és la construcció de la vàlvula de papallona tipus lug?

R: Les construccions de la vàlvula de papallona tipus Lug són principalment el cos, el disc, la tija i el seient, i el seu dispositiu de conducció.

P: Es poden utilitzar vàlvules de papallona per a l'acceleració / control de flux?

R: Les vàlvules de papallona es poden utilitzar en el control d'acceleració/flux, o en el control d'activació-desactivada. Les vàlvules de papallona d'alt rendiment són àmpliament
utilitzat per al control de l'acceleració.

Som -coneguts com un dels principals fabricants i proveïdors de vàlvules de papallona a la Xina. Si us plau, no dubteu a comprar una vàlvula de papallona d'alta qualitat fabricada a la Xina aquí des de la nostra fàbrica. Contacta amb nosaltres per a més detalls.
