Les vàlvules de papallona es poden classificar de diverses maneres en funció de diverses dimensions, com ara l'estructura, el rendiment de segellat i el mètode d'actuació. Les tres classificacions més habituals i els seus tipus corresponents són les següents:
1, Classificació per tipus de segellat (una de les categories més bàsiques)
•-Vàlvules de papallona de tancament suau
￮El parell de segellat està format per un material elàstic (com ara cautxú, tefló, etc.) i metall. El segellat s'aconsegueix mitjançant la deformació del material elàstic,resultant en un excel·lent rendiment de segellat(Les fuites solen ser inferiors o iguals al 0,01%). Són adequats per utilitzar-los amb mitjans no-corrosius, com ara aigua, aire i oli, però amb requisits elevats de fuites.
￮Inconvenients: resistència limitada a la temperatura i a la pressió (els segells de goma generalment tenen una resistència a la temperatura inferior o igual a 120 graus, tefló inferior o igual a 200 graus) i són susceptibles a la corrosió de mitjans com àcids forts i àlcalis.
•-Vàlvules de papallona de tancament dur
￮El parell de segellat està format per metall i metall (com ara acer inoxidable i acer fos). El mecanitzat de precisió garanteix un ajustament ajustat entre les superfícies de segellat. Ofereixen una forta resistència a la temperatura i la pressió (temperatures de fins a 425 graus i pressions de fins a PN40 i superiors), cosa que els fa aptes per al seu ús amb mitjans corrosius d'alta-temperatura, alta-pressió, com ara vapor, aigües residuals i solucions àcides i alcalines. Desavantatges: el rendiment del segellat és lleugerament inferior al dels segells tous (la fuita és normalment inferior o igual al 0,1%) i es requereix una precisió de mecanitzat més gran.
2, Classificació per tipus estructural (basat en el mètode de connexió del disc)
•Vàlvula de papallona segell central
￮L'eix de rotació del disc es troba a la línia central del recorregut del flux. Quan està tancat, el disc entra completament en contacte amb el seient de la vàlvula, aconseguint un segellat. Aquesta estructura senzilla i el baix cost són beneficiosos, però com que el disc està subjecte a forces d'impacte importants dels mitjans, és adequat per a canonades de baixa-pressió i de petit-diàmetre (generalment DN inferior o igual a 200 mm), com ara canonades de subministrament d'aigua i drenatge residencial.
•Vàlvules de papallona excèntriques
￮L'eix de rotació del disc està desplaçat des del centre i es presenta en diverses configuracions excèntriques (com ara excèntrica simple, doble i triple):
￮Excèntric únic: l'eix es desplaça de la superfície de segellat, reduint la fricció entre el disc i el seient i augmentant la vida útil. Apte per a aplicacions de mitjana i baixa pressió.
￮Doble excèntric: l'eix està desplaçat tant del centre com de la superfície de segellat, reduint encara més la fricció i facilitant l'obertura i el tancament. Àmpliament aplicable.
￮Triple excèntric: basat en la configuració de doble excèntrica, s'afegeix un desplaçament angular per aconseguir l'obertura i el tancament de "fricció zero" entre el disc i el seient. Aquest és el disseny principal per a vàlvules de papallona de-segellat dur i és adequat per a alta-pressió, alta-temperatura i gran-diàmetre
canonades (DN superior o igual a 300 mm).
3, Classificació per mètode d'accionament (basat en el mètode d'operació)
•Vàlvules de papallona manuals
￮Accionat manualment mitjançant un volant, mànec o mecanisme d'engranatge de cuc. Tenen una estructura senzilla i un cost baix, cosa que els fa adequats per a aplicacions de -diàmetre reduït i de baixa-freqüència (com ara manteniment de canonades petites i vàlvules civils).

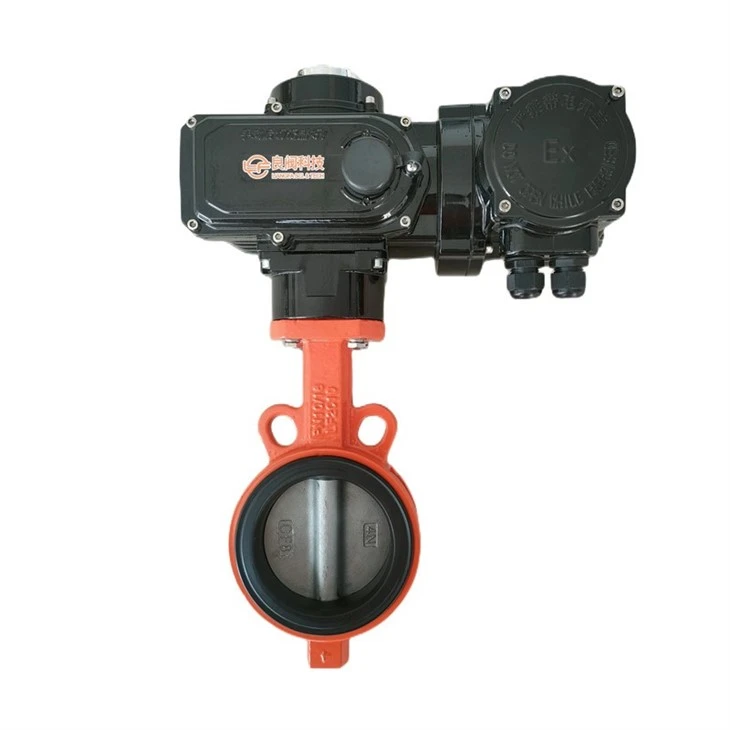

•Vàlvules de papallona elèctriques
￮Alimentats per un actuador elèctric (engranatge/turbina accionats per motor-), permeten el control remot i l'operació automatitzada, ofereixen una alta precisió (capaç de regular el cabal) i són adequats per a grans canonades i sistemes automatitzats (com ara línies de producció industrials i sistemes municipals de subministrament d'aigua).
•Vàlvules de papallona pneumàtiques
￮Alimentats per un actuador pneumàtic (accionat per cilindre-), ofereixen una resposta ràpida (temps d'obertura i tancament curts) i són adequats per a entorns inflamables i explosius (sense risc d'espurnes) o condicions que requereixen un canvi ràpid (com ara el tancament d'emergència de canonades químiques).
A més de les tres categories esmentades anteriorment, les vàlvules de papallona també es poden classificar per calibre (petit/mitjà/gran) i material (ferro colat, acer inoxidable, etc.). L'elecció del tipus en l'aplicació real s'ha de basar en les característiques del medi, la pressió i la temperatura i els requisits operatius.
