Introducció
Les vàlvules de papallona són una part essencial de qualsevol sistema de manipulació de fluids o gasos i s'utilitzen per controlar el flux de material a través de canonades. Es classifiquen en tres tipus segons el seu disseny, construcció i aplicacions. En aquest article, parlarem amb detall dels tres tipus de vàlvules de papallona, les seves característiques, avantatges i inconvenients.
Tipus 1: vàlvula de papallona concèntrica

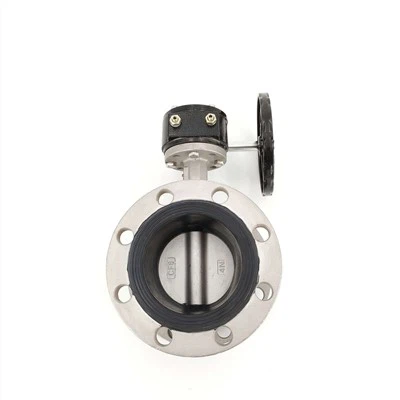

La vàlvula de papallona concèntrica, també coneguda com a vàlvula de papallona d'hòstia, és el tipus més comú de vàlvula de papallona. Està dissenyat de manera que el disc es col·loca centralment al cos de la vàlvula, amb la tija que passa pel disc per connectar-lo a l'actuador.
Disseny i construcció
La vàlvula de papallona concèntrica té un disc circular que gira al voltant d'un eix central. El disc es pot moure perpendicularment o paral·lel al flux del fluid o gas a través de la canonada. El seient de la vàlvula es col·loca a la superfície interior del cos de la vàlvula, on entra en contacte amb el disc per segellar la connexió.
El seient de la vàlvula està folrat amb un material suau com ara cautxú o tefló per evitar fuites i proporcionar un bon segellat. La vàlvula es manté en posició per dues brides a banda i banda del cos de la vàlvula. La tija està connectada al disc i sobresurt del cos de la vàlvula per connectar-se a l'actuador.
Aplicacions
Les vàlvules de papallona concèntriques s'utilitzen en una sèrie d'aplicacions, com ara plantes de tractament d'aigua, oleoductes i gasoductes, centrals elèctriques i sistemes de climatització. S'utilitzen per aïllar o regular el flux de fluids o gasos en sistemes de canonades.
Avantatges
- Disseny lleuger i compacte
- Fàcil d'instal·lar i mantenir
- Baix cost
- Alta capacitat de cabal
- Baixa caiguda de pressió
Desavantatges
- Capacitats limitades de temperatura i pressió
- Propens al desgast
- Pot ser afectat per vibracions i turbulències de la canonada
- No apte per a materials abrasius o corrosius
Tipus 2: vàlvula de papallona de doble compensació
Les vàlvules de papallona de doble desplaçament tenen un disseny de disc desplaçat, el que significa que el disc no es col·loca al centre del cos de la vàlvula, sinó que està desplaçat del centre en un cert grau. El disseny del disc offset permet un major rang de moviment i permet un segellat complet de la vàlvula.
Disseny i construcció
La vàlvula de papallona de doble desplaçament té un disc esfèric i un seient de vàlvula esfèric. L'angle del con del seient és molt petit, permetent que el disc es segeixi contra el seient de la vàlvula. La tija es connecta al disc i passa pel cos de la vàlvula per connectar-se a l'actuador.
Les vàlvules de papallona de doble desplaçament estan disponibles amb o sense brida. Les vàlvules amb brides tenen dues o més brides que s'uneixen. Les vàlvules sense brides són adequades per utilitzar-les amb sistemes de canonades ranurades, que requereixen menys manteniment.
Aplicacions
Les vàlvules de papallona de doble desplaçament s'utilitzen en una varietat d'aplicacions, incloses plantes químiques, plataformes petrolieres offshore i onshore, plantes petroquímiques i centrals elèctriques. Són adequats per a aplicacions que requereixen un tancament ajustat i un alt rendiment.
Avantatges
- Proporciona un tancament hermètic
- Resistent al desgast
- Apte per a altes temperatures i pressions
- Parell de funcionament baix
Desavantatges
- Relativament car
- No es pot fer servei en línia
- Pot experimentar l'aleteig del disc a cabals baixos
Tipus 3: vàlvula de papallona triple offset
Les vàlvules de papallona de triple desplaçament tenen un disseny de disc desplaçat, similar al de les vàlvules de papallona de doble desplaçament, però amb un desplaçament addicional en forma d'eix cònic. Això ajuda a proporcionar un millor segellat i menys parell de funcionament que les vàlvules de papallona de doble desplaçament.
Disseny i construcció
La vàlvula de papallona triple offset té un disc cònic i un seient de vàlvula corresponent. L'angle i la forma del disc i el seient de la vàlvula estan dissenyats per crear un segell metall a metall. La tija es connecta al disc i passa pel cos de la vàlvula fins a l'actuador.
Les vàlvules de papallona de triple desplaçament estan disponibles amb extrems amb brides i sense brides. Les vàlvules amb brides s'utilitzen normalment en la producció de petroli i gas, plantes petroquímiques i altres aplicacions d'alta pressió, mentre que les vàlvules sense brides s'utilitzen en sistemes de tractament d'aigua i HVAC.
Aplicacions
Les vàlvules de papallona de triple compensació s'utilitzen en una varietat d'aplicacions industrials, com ara la producció de petroli i gas, plantes químiques, centrals elèctriques i sistemes de climatització. Són adequats per a aplicacions que requereixen un tancament ajustat, alt rendiment i baix manteniment.
Avantatges
- Excel·lent rendiment de segellat
- Parell de funcionament baix
- Apte per a altes temperatures i pressions
- Apte per a materials abrasius i corrosius
Desavantatges
- Car
- Requereix un manteniment periòdic
- Pot experimentar l'aleteig del disc a cabals baixos
- Requereix una alineació precisa durant la instal·lació
Conclusió
Les vàlvules de papallona són una part essencial de qualsevol sistema de manipulació de fluids o gasos i es poden classificar en tres tipus principals segons el seu disseny i construcció. Les vàlvules de papallona concèntriques són el tipus més comú i s'utilitzen en una varietat d'aplicacions, mentre que les vàlvules de papallona de doble desplaçament i triple s'utilitzen en aplicacions més exigents que requereixen un tancament estricte i un alt rendiment. Escollir el tipus adequat de vàlvula de papallona és crucial per garantir un rendiment, eficiència i fiabilitat òptims del vostre sistema.
