Vàlvula de retenció de doble solapa

Nom del producte: vàlvula de retenció de doble solapa
Model: DH77X-10/16T
Dimensions: DN40-DN1000
Mètode de connexió: hòstia
Pressió de treball: PN16, PN10, 150LB, 5K, 10K
Interval de temperatures: -10 grau -100 grau
Recobriment: recobriment epoxi de fusió d'acord amb ANSI/AWWA C550

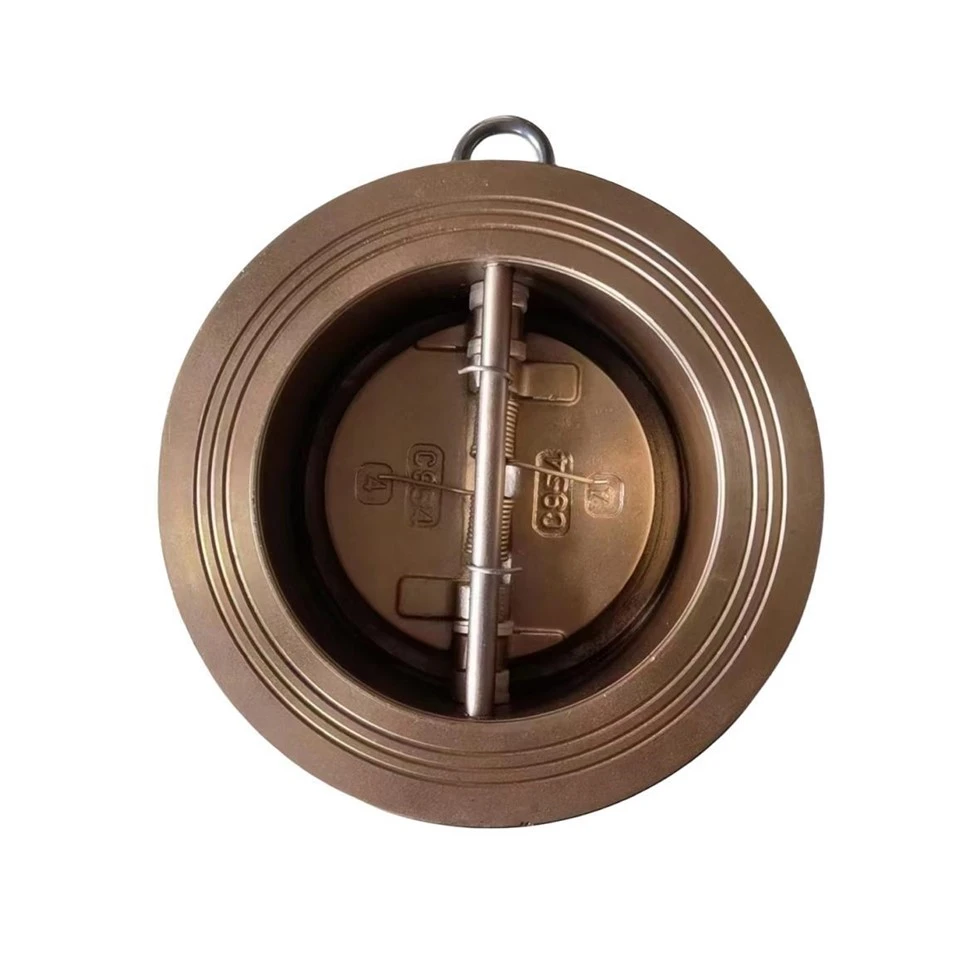

El diagrama estructural de les vàlvules de retenció de papallona és molt senzill i, en comparació amb altres vàlvules de retenció, la seva longitud estructural també és molt curta. La vàlvula de retenció de papallona, ​​també coneguda com a vàlvula de retenció de papallona, ​​està connectada en un estil hòstia. La placa de la vàlvula consta de dues plaques de papallona semicirculars, que es connecten per la tija de la vàlvula i es reinicien a la força mitjançant molles. El principi de funcionament d'una vàlvula de retenció de papallona és: quan el medi flueix pel canal del cos de la vàlvula, la pressió mitjana és més gran que la força de la molla, i dues plaques de papallona s'obren, la vàlvula s'obre i el mitjà flueix; Quan el medi deixa de fluir, a causa de la força de la molla, les dues plaques de papallona es veuen obligades a reiniciar-se i la vàlvula es tanca per evitar que el medi torni a fluir. Diagrama d'estructura de la vàlvula de retenció de papallona La vàlvula de retenció de papallona, ​​també coneguda com a vàlvula de retenció de doble disc de doble disc, la seva superfície de segellat pot estar feta de material resistent al desgast o revestida amb cautxú, amb una àmplia gamma d'aplicacions i un segellat fiable. Les vàlvules de retenció de papallona són vàlvules automàtiques que no requereixen operació manual. Aquest tipus de vàlvula s'utilitza generalment per a canonades pures, així com per a canonades industrials, mediambientals, de tractament d'aigües i d'edificis de gran alçada per evitar un reflux mitjà. Evitar el flux invers del medi.









1. Mida petita, pes lleuger i estructura compacta.

2. Confieu en el parell de molla per tancar-se ràpidament per si sol.

3. Es pot instal·lar tant en canonades horitzontals com verticals.

4. Rendiment segur i fiable, amb un bon rendiment anti-interferències.

5. El segellat de la línia, amb un millor rendiment de segellat, pot aconseguir fuites zero sota pressió estàtica.

6. La força adhesiva entre el cautxú i el cos de la vàlvula és alta, cosa que pot evitar que el seient de la vàlvula caigui durant l'ús.

7. Les brides superior i inferior i les parets interiors del cos de la vàlvula es tracten amb una pel·lícula dura d'oli anticorrosió per evitar danys a la pel·lícula de pintura durant el procés de vulcanització del cautxú després de la polvorització, així com l'envelliment del seient de la vàlvula de goma causat per secundari. altes temperatures.

8. El cos de la vàlvula està fet de resina epoxi en pols, amb una forta adherència i una gran resistència a l'impacte.

9. Les brides superior i inferior estan segellades amb línies d'aigua per a un millor rendiment de segellat.
