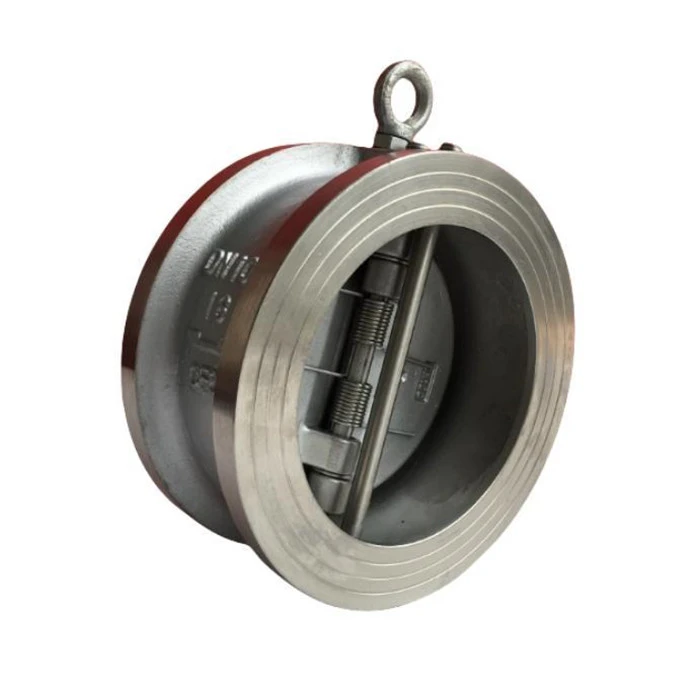

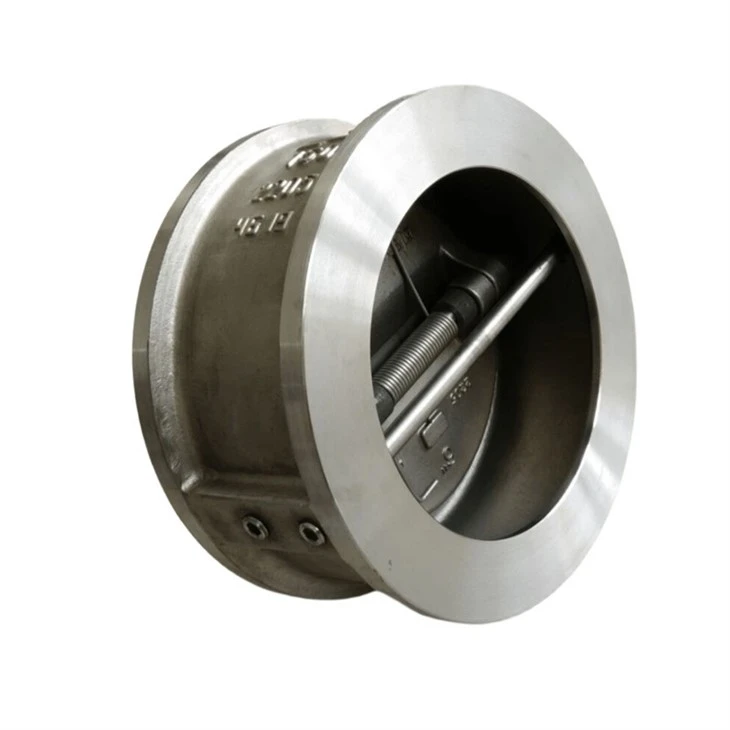

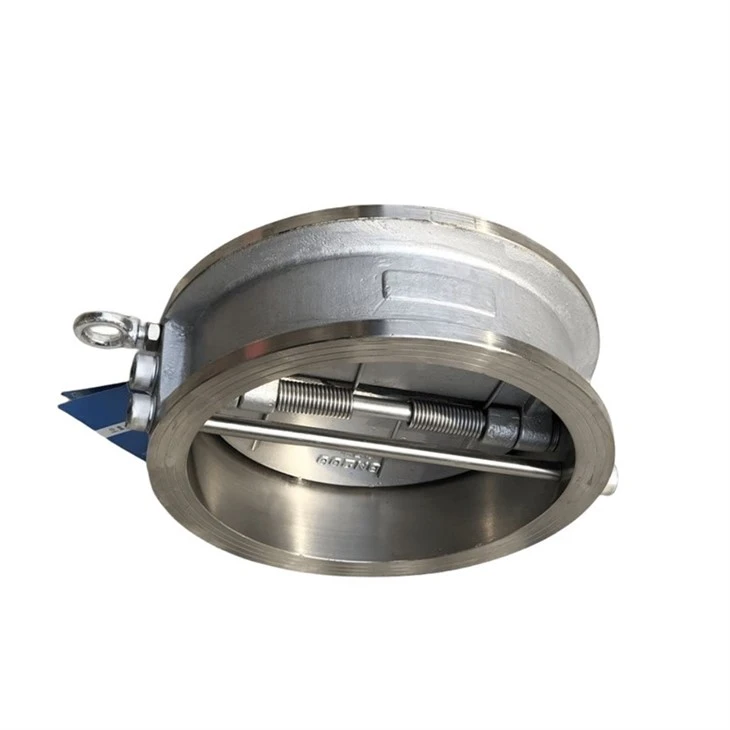

Vàlvula de retenció de papallona d'acer inoxidable

Nom del producte: vàlvula de retenció de papallona d'acer inoxidable
Model: DH77X-10/16P
Dimensions: DN40-DN1000
Mètode de connexió: hòstia
Pressió de treball: PN16, PN10, 150LB, 5K, 10K
Interval de temperatures: -10 grau -100 grau
Recobriment: recobriment epoxi de fusió d'acord amb ANSI/AWWA C550





La vàlvula de retenció de papallona d'acer inoxidable també és una vàlvula de retenció d'acció oscil·lant, però és una vàlvula de doble disc que es tanca sota l'acció d'una molla. El fluid de baix a dalt empeny el disc de la vàlvula obert. La vàlvula té una estructura senzilla i està subjectada entre dues brides, amb una mida global reduïda i un pes lleuger.

La vàlvula de retenció de papallona d'acer inoxidable té dos discs en forma de D amb molla col·locats en un eix de costella a través del forat de pas de la vàlvula. Aquesta estructura escurça la distància que es mou el centre de gravetat del disc de la vàlvula. En comparació amb les vàlvules de retenció d'un sol disc de la mateixa mida, aquesta estructura també redueix el pes del disc de la vàlvula en un 50%. A causa de l'ús de la càrrega de molla, aquesta vàlvula respon molt ràpidament al reflux.









1. L'estructura lleugera de doble disc de les vàlvules de retenció de papallona d'acer inoxidable fa que el segellat i el funcionament dels seients siguin més efectius.
2. La funció de molla de braç llarg de les vàlvules de retenció de papallona d'acer inoxidable permet que el disc de la vàlvula s'obri i es tanqui sense fricció, i la molla actua de manera independent per tancar el disc de la vàlvula (DN150 i superior).
3. La màniga de suport de la frontissa de la vàlvula de retenció de papallona d'acer inoxidable redueix la fricció i minimitza el fenomen de cop d'ariet quan s'atura per un disc de vàlvula independent (diàmetre més gran).
4. En comparació amb les vàlvules de retenció oscil·lants convencionals, les vàlvules de retenció de papallona d'acer inoxidable tenen una estructura més robusta, lleugera, més petita, més eficaç i més barata. Aquesta vàlvula compleix els estàndards de l'API 594. Per a la majoria de mides, la longitud estructural d'aquesta vàlvula és només 1/4 de la d'una vàlvula convencional, i el seu pes és del 15% al ​​20% del d'una vàlvula convencional. Per tant, també és més barat que una vàlvula de retenció oscil·lant. També és més fàcil d'instal·lar.
5. La vàlvula de retenció de papallona d'acer inoxidable també té característiques estructurals especials, la qual cosa la converteix en una vàlvula de retenció sense impactes d'alt rendiment. Aquestes característiques inclouen l'obertura lliure de neteja, la majoria de mides de vàlvules equipades amb estructures de molla independents i un sistema de suport de disc independent. Algunes d'aquestes característiques no les tenen les vàlvules de retenció. La vàlvula de retenció de papallona de doble disc també es pot dissenyar com a tipus d'orella elevada, cos de vàlvula estès de doble brida.
